螺旋板式換熱器

螺旋板式換熱器

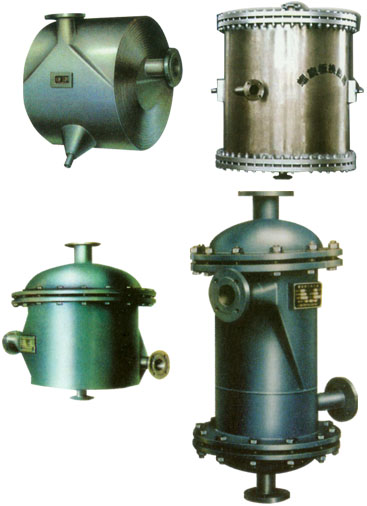

螺旋板式換熱器是一種高效換熱設備，適用汽－汽、汽－液、液－液，對液傳熱。它適用於化學、石油、溶劑、醫藥、食品、輕工、紡織、冶金、軋鋼、焦化等行業。按結構形式可分為不可拆式（I型）螺旋板式及可拆式（Ⅱ型、Ⅲ型）螺旋板式換熱器。

結構及性能:

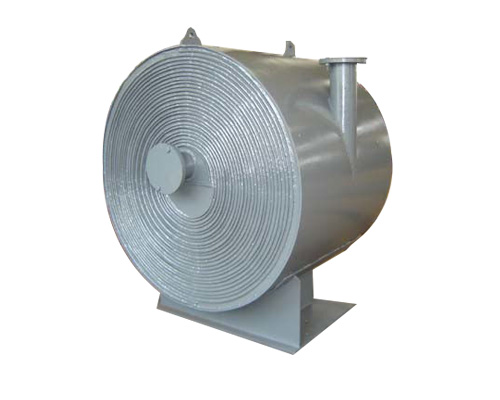

本設備由兩張卷製而成，形成了兩個均勻的螺旋通道，兩種傳熱介質可進行全逆流流動，大大增強了換熱效果，即使兩種小溫差介質，也能達到理想的換熱效果。　　

在殼體上的接管采用切向結構，局部阻力小，由於螺旋通道的曲率是均勻的，液體在設備內流動沒有大的轉向，總的阻力小，因而可提高設計流速使之具備較高的傳熱能力。 　　

I型不可拆式螺旋板式換熱器螺旋通道的端麵采用焊接密封，因而具有較高的密封性。　

Ⅱ型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其中一個通道可拆開清洗，特別適用有粘性、有沉澱液體的熱交換。　　

Ⅲ型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其兩個通道可拆開清洗，適用範圍較廣。　　

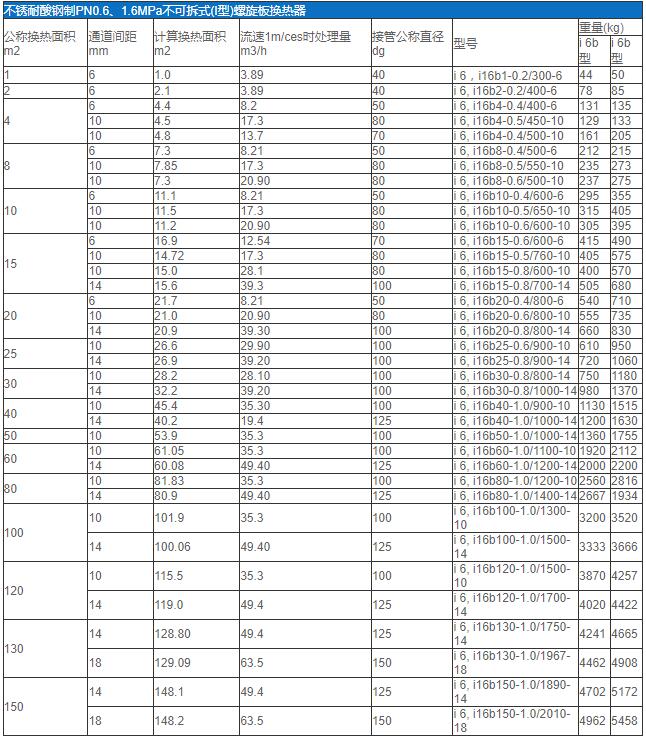

螺旋板式換熱器按公稱壓力可分為PN0.6、1.0、1.6、2.5MPa(係指單通道能承受的工作壓力)。按材質可分為碳素鋼和不鏽鋼。用戶可根據實際工藝情況選用。　　

單台設備不能滿足使用要求時，可以多台組合使用，但組合時必須符合下列規定：並聯組合、串聯組合，設備和通道間距相同。混合組合：一個通道並聯，一個通道串聯。
